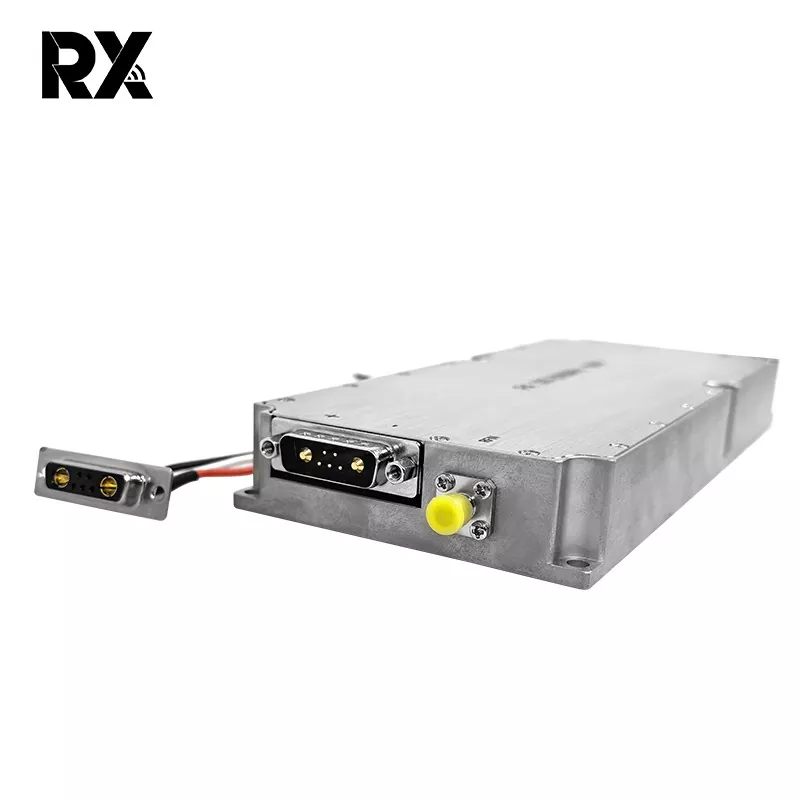

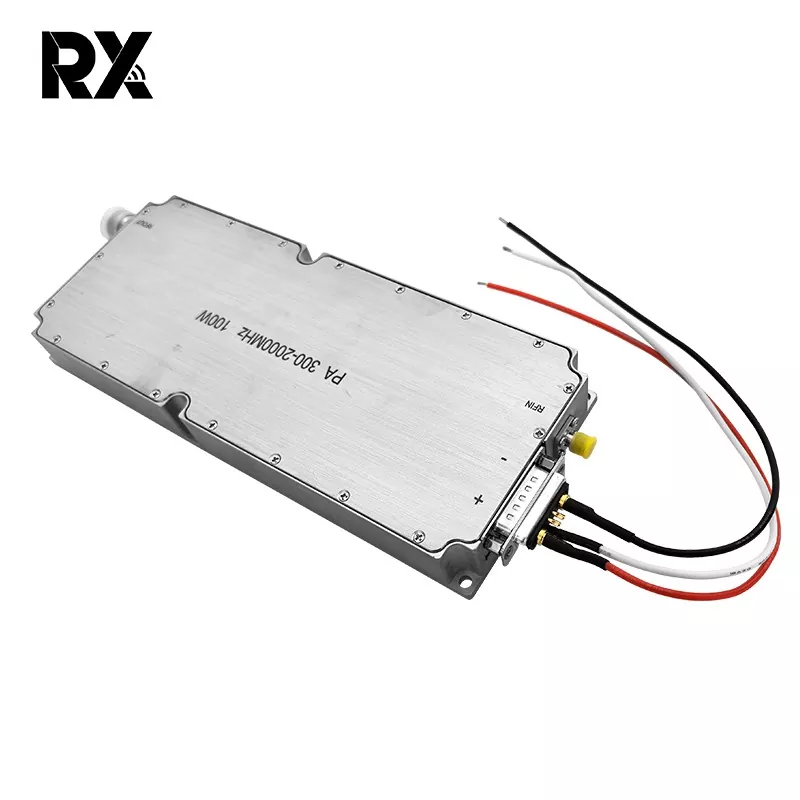

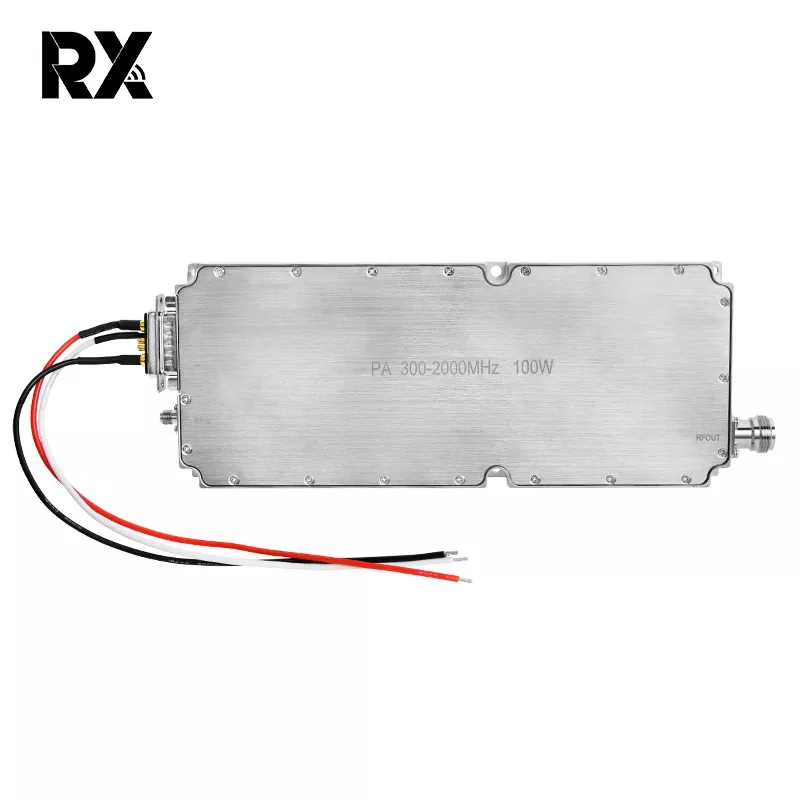

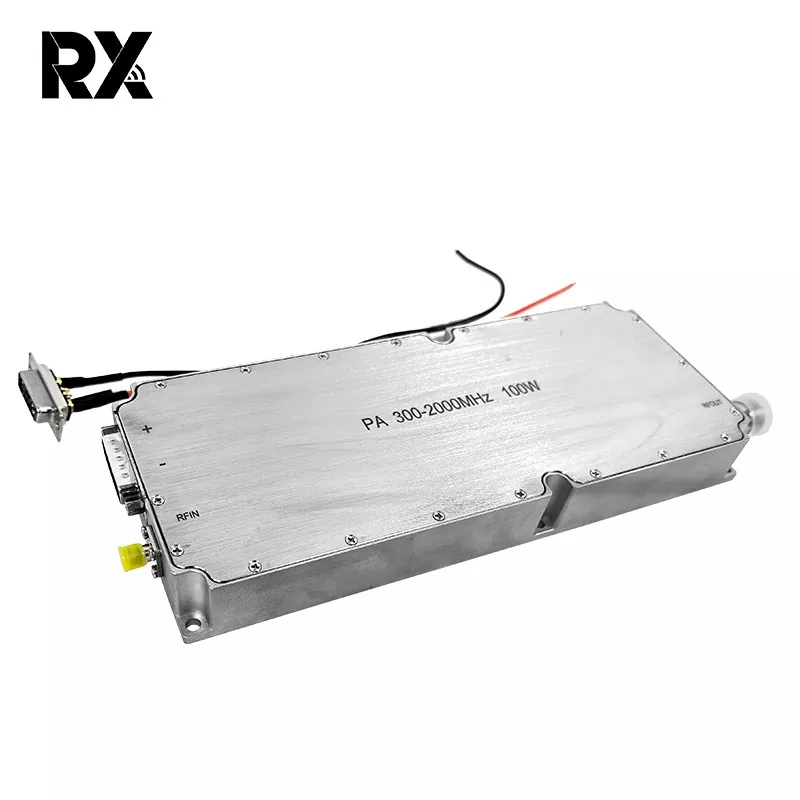

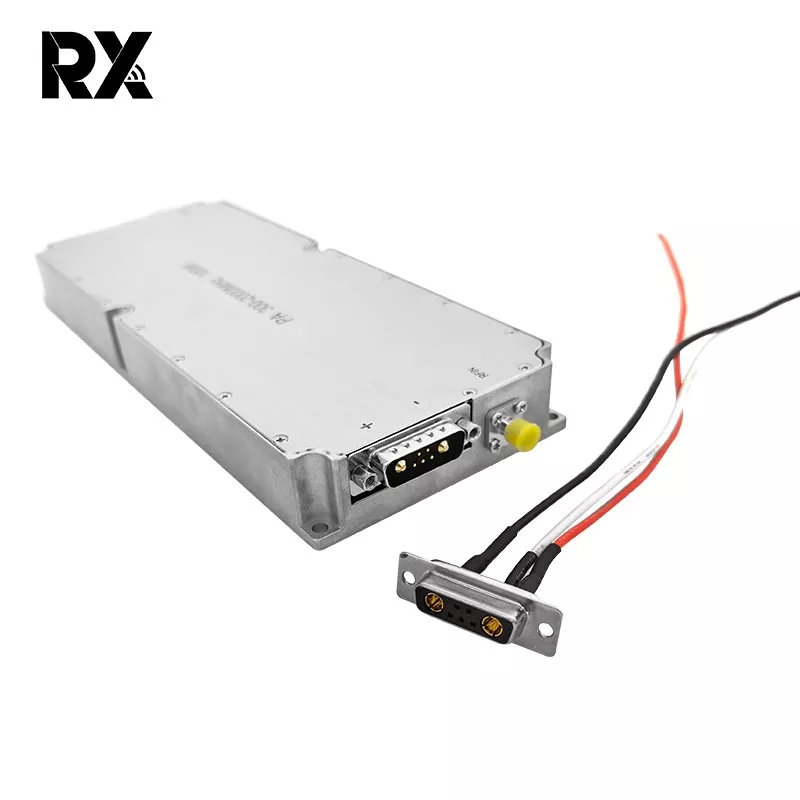

100W RF パワーアンプモジュール 300 -2000MHz 32V 8A 高利得

100W RF パワーアンプモジュールは、プロフェッショナル RF システム用に特別に設計されたハイパワーアンプモジュールです。 300～2000MHzの超広い動作周波数帯域をカバーし、32V DC電源に対応し、定格動作電流は8Aです。 100W RF パワーアンプモジュール 300-2000MHz 32V 8A 高利得は、RF 信号伝送における電力問題を効果的に解決でき、無線通信、RF テスト、産業用制御、その他の分野で広く使用されています。

お問い合わせを送信

製品説明

このモジュールは 100W の高出力、300 ～ 2000MHz の広い周波数帯域、および産業グレードの信頼性を備えています。 100W RF パワーアンプモジュール 300-2000MHz 32V 8A 高利得は、「弱い信号を長距離送信できない」という核心的な問題点を解決できるだけでなく、複数のシナリオにおける RF システムのニーズにも適応します。

製品仕様

いいえ。	説明	シンボル	分	タイプ		マックス	ユニット	述べる
1.	動作周波数	BW	300			2000	MHz
2.	入力電力	ピン		2			dBm
3.	出力電力CW	プサット	49	50.5			dBm	連続波
4.	パワーゲイン	GP		48.5			dBm	@ピン=2dBm
5.	パワーゲインの平坦性	△GP		±1.5			dB	@ピン=2dBm
6.	入力リターンロス	S11		-15			dB
7.	動作電圧	Vdc	28	32		32	V
8.	消費電流	A		8		11	A	@パウト＞80W
9.	RFコネクタ入力		SMA、女性

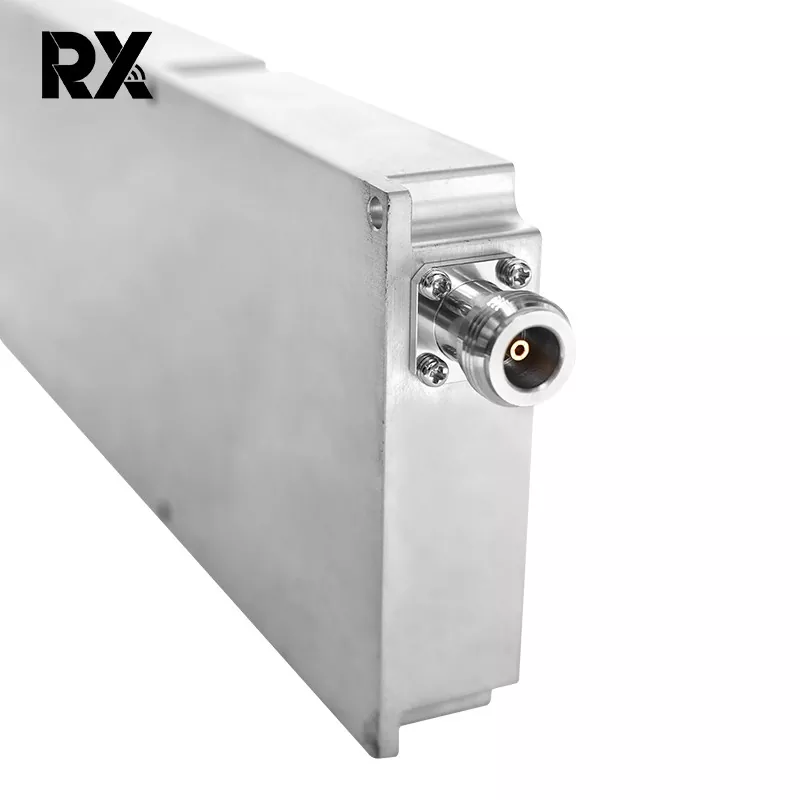

10.	RFコネクタ出力		N- 女性
11.	重さ		0.95				Kg
12.	長さ幅高さ		2209025			mm
13.	最大入力電力	ピンマックス	≤10			dBm
14.	インターフェースの定義 (7W2 メス)	VDD	A1		DC28V
		GND	A2		地面
		過電流保護	1		通常動作:0V 過電流保護:+5V			過電流保護@25A
		過熱保護	2		通常動作:0V 過熱保護:+5V			過熱
		有効にする	3		5V～Vdd:ON 0V:オフ			保護@100℃
		GND	4		地面
		州	5		通常動作:0V 状態保護:+5V
