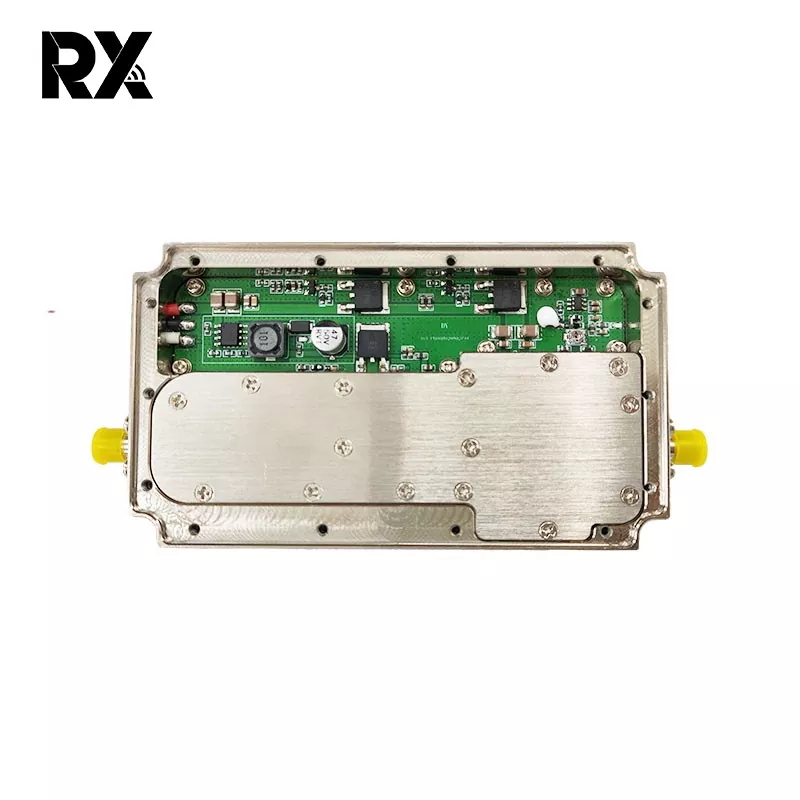

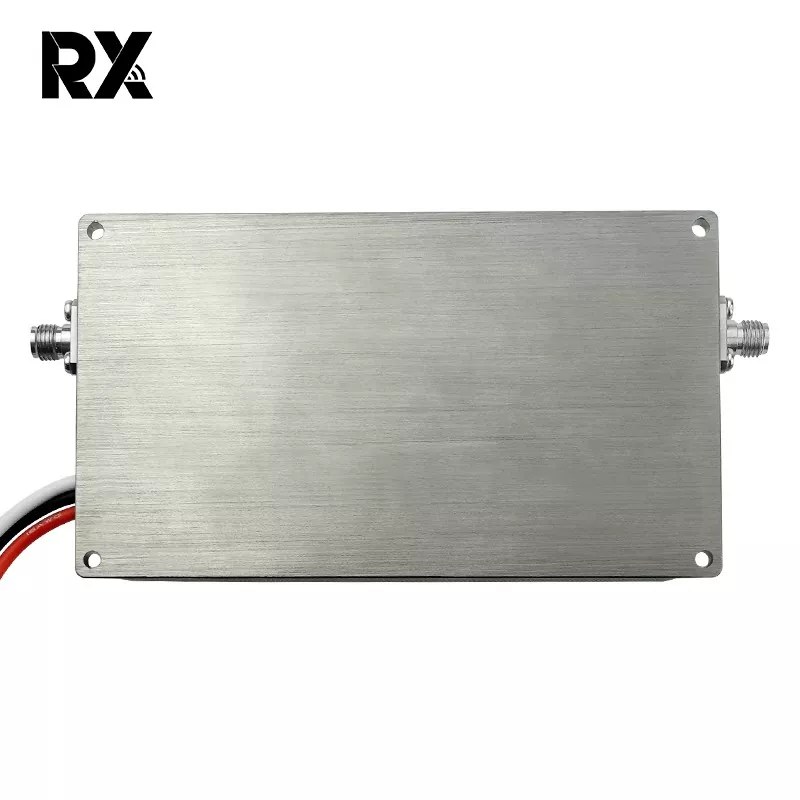

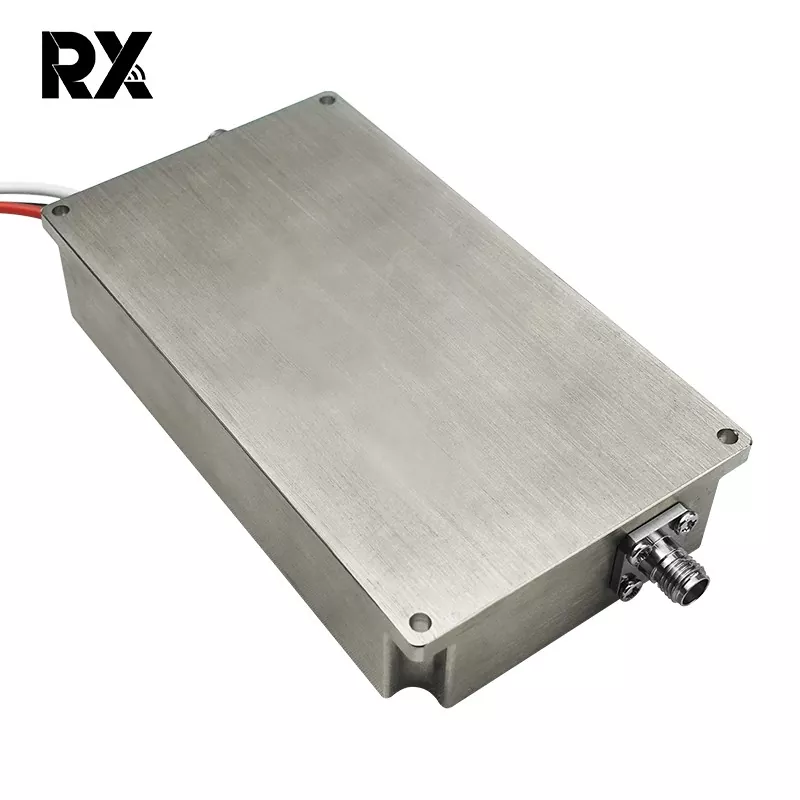

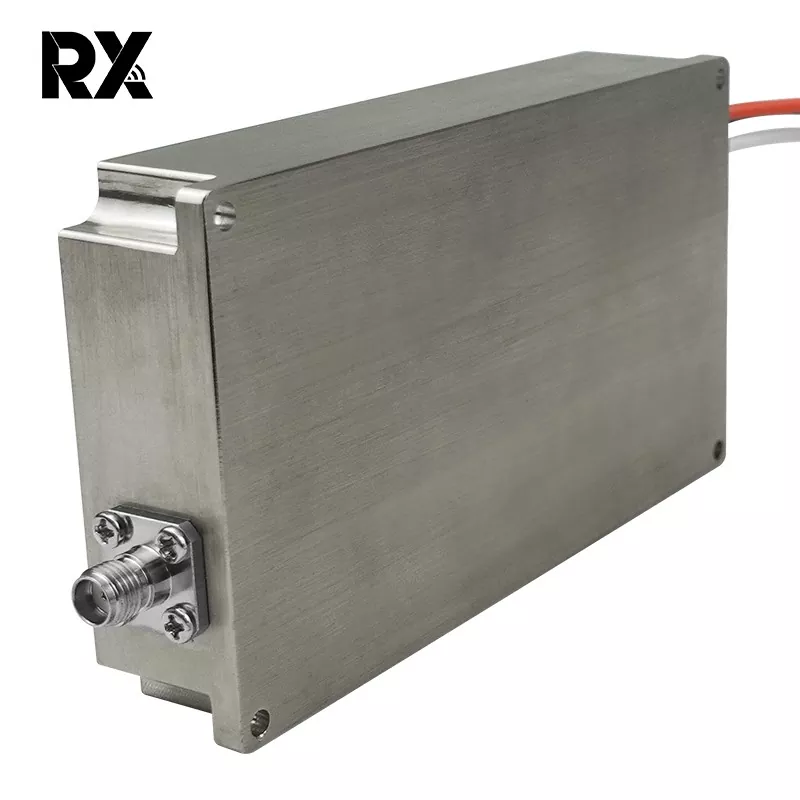

20W 500-7300MHz 超広帯域パワーアンプ

これは、20W 500-7300MHz 無信号源超広帯域パワーアンプです。システム内の電力供給と回線保護において重要な役割を果たします。それ自体はゲインを提供しませんが、500 MHz ～ 7.3 GHz の超広帯域幅内で最大 20 W の高出力信号を正確に減衰、整合、または分離できます。

お問い合わせを送信

製品説明

主な利点:

この 20W 500 ～ 7300 MHz パワーアンプチップは、500 ～ 7300 MHz をカバーし、L、S、C、および X バンドの一部を同時にカバーし、1 つのチップで複数の用途を可能にします。これにより、周波数スプリッターコンポーネントの数が減り、サイズが圧縮され、コストが削減されます。干渉帯域間の切り替えが容易になり、外部信号源やアンテナが不要になります。単一のブロードバンドチップで、低周波、従来の帯域から高周波までの干渉に対処できます。

コア機能:

ブロードバンドトランシーバーリンクでは、前段の制限を超える20Wの駆動電力を後続のチップが処理できるレベルまでバックアップし、後続のLNA/ミキサーの圧縮やバーンアウトを防ぎます。瞬時電力20W以上に耐えます。アンテナの不整合や後段の断線などにより反射電力が発生した場合、500-7300MHz 20Wのパワーアンプが反射エネルギーを吸収・減衰し、前段のパワートランジスタを保護します。

このパワーアンプは、2 つのパワーアンプ段の間に挿入され、リターンロスを 3 ～ 6 dB 低減し、段間反射を低減し、自己発振を抑制し、段間のアイソレーションを改善します。

20W 500-7300MHz超広帯域パワーアンプ仕様（TC=25℃）

いいえ。	説明	シンボル	分	タイプ		マックス	ユニット	述べる
1.	動作周波数	BW	500			7300	MHz
2.	入力電力	ピン		0			dBm
3.	出力電力CW	プサット	42.5	43		44	dBm	連続波
4.	パワーゲイン	GP		43			dBm	@ピン=0dBm
5.	パワーゲインの平坦性	△GP		±1.5			dB	@ピン=0dBm
6.	入力リターンロス	S11		-15			dB
7.	動作電圧	Vdc	24	30		36	V
8.	消費電流	A		2		3	A	@パウト=10~15W

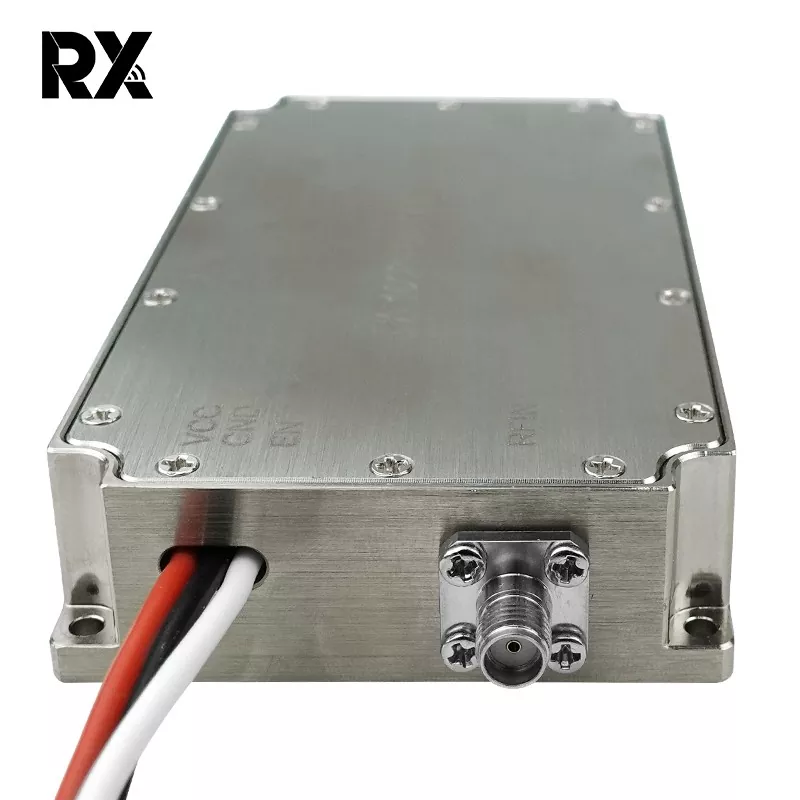

9.	RFコネクタ入力		SMA、女性
10.	RFコネクタ出力		SMA、女性
11.	重さ			0.278		0.3	Kg
12.	長さ幅高さ		1056020			mm
13.	最大入力電力	ピンマックス	≤10			dBm

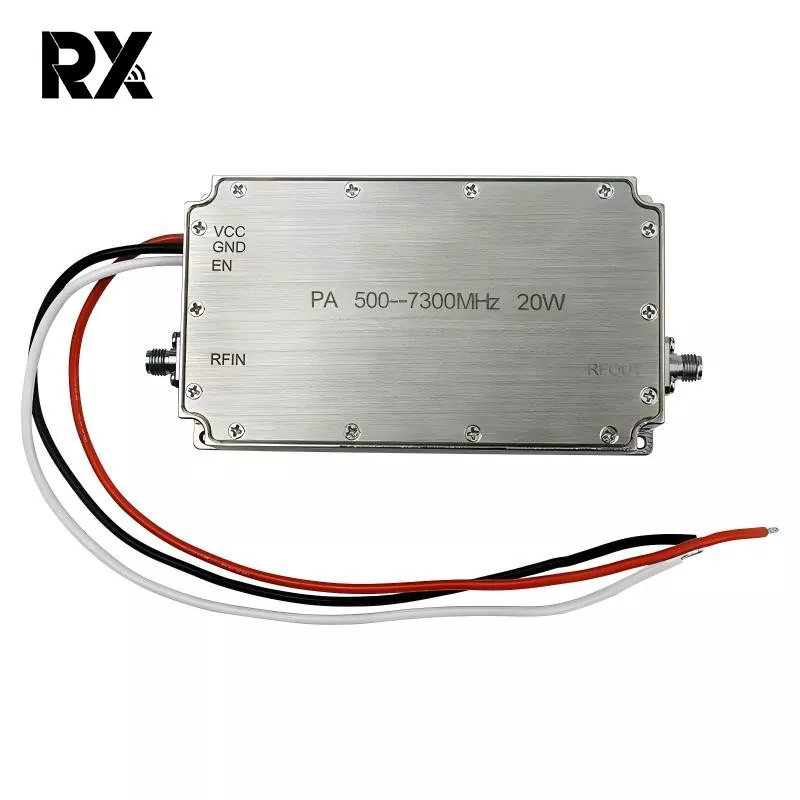

14.	インターフェースの定義	VDD	A1		DC24V
		GND	A2		地面
		有効にする	1		5V~Vdd:ON 0V:オフ
	全体の寸法	注記： 1、全体の寸法は参考用です。 2、顧客の要件に応じてサイズを適切に拡大または縮小できます。 3、入力インターフェース、出力インターフェース、電源インターフェースの位置は、顧客の実際のニーズに応じて変更できます。
	全体の寸法

性能曲線（実測サンプル、25℃、28V）

頻度	入力	24V			30V			36V
（MHz）	(dBm)	パウト(dBm)	I(A)	η(%)	パウト(dBm)	I(A)	η(%)	パウト(dBm)	I(A)	η(%)
500	0	39.8	1.37	29.04%	41.39	1.58	29.06%	42.6	1.74	34.86%
600	0	40.9	1.3	39.43%	42.65	1.52	40.37%	43.95	1.78	46.50%
700	0	40.99	1.33	39.35%	42.89	1.55	41.84%	44.1	1.85	46.31%
800	0	41.3	1.4	40.15%	43.23	1.62	43.29%	44.7	1.79	54.96%
900	0	41.4	1.5	38.34%	43.35	1.71	42.16%	44.85	1.91	53.31%
1000	0	41.4	1.52	37.84%	43.38	1.74	41.72%	44.87	1.94	52.73%
1100	0	41.8	1.62	38.93%	43.67	1.84	42.18%	45	2.02	52.18%
1200	0	41.88	171	0.38%	43.6	1.92	39.77%	44.75	2.07	48.07%
1300	0	41.8	1.75	36.04%	43.52	1.98	37.86%	44.66	2.136	45.63%
1400	0	41.76	1.69	36.97%	43.43	1.9	38.65%	44.63	2.059	47.01%
1500	0	41.65	1.66	36.70%	43.23	1.85	37.91%	44.31	1.97	45.65%
1600	0	42	1.71	38.62%	43.61	1.92	39.86%	44.6	2.038	47.17%
1700	0	41.88	1.73	37.13%	43.45	1.95	37.83%	44.4	2.06	44.57%
1800	0	41.75	1.73	36.04%	43.34	1.98	36.33%	44.33	2.1	43.02%
1900	0	42	1.74	37.95%	43.57	1.95	38.89%	44.6	2.1	45.78%
2000	0	42.3	1.81	39.09%	43.96	2.06	40.27%	44.89	2.26	45.47%
2100	0	42.4	1.83	39.57%	44	2.11	39.68%	44.93	2.33	44.52%
2200	0	42.3	1.78	39.75%	43.84	2	40.35%	44.82	2.24	45.15%
2300	0	42.4	1.88	38.52%	43.96	2.02	41.07%	44.88	2.22	46.19%
2400	0	42.4	2	36.20%	44	2.16	38.76%	44.69	2.39	41.07%
2500	0	42.4	2.12	34.15%	43.9	2.38	34.38%	44.56	2.7	35.28%
2600	0	42.2	2.15	32.16%	43.6	2.39	31.95%	44.1	3	28.56%
2700	0	42.3	2.15	32.91%	43.94	2.72	30.36%	44.7	3.16	31.13%
2800	0	42.2	2.04	33.90%	43.96	2.55	32.53%	44.83	2.96	34.24%
2900	0	41.9	1.99	32.43%	43.71	2.39	32.77%	44.68	2.7	36.27%
3000	0	42.2	1.94	35.64%	43.97	2.25	36.96%	45.11	2.46	43.95%
3100	0	41.85	1.97	32.38%	43.66	2.17	35.68%	44.68	2.29	42.76%
3200	0	41.95	2	32.64%	43.7	2.3	33.97%	44.81	2.24	45.04%
3300	0	41.88	2.15	29.88%	43.58	2.38	31.94%	44.66	2.2	44.31%
3400	0	41.74	2.18	28.53%	43.54	2.42	31.12%	44.64	2.3	42.18%
3500	0	41.42	2	28.89%	43.28	2.43	29.19%	44.34	2.44	37.11%
3600	0	41.22	2	27.59%	43.17	2.44	28.35%	44.31	2.52	35.68%
3700	0	40.92	2	25.75%	42.88	2.34	27.65%	44	2.62	31.96%
3800	0	40.79	2.17	23.03%	42.51	2.43	24.45%	43.63	2.52	30.51%
3900	0	41.15	2.15	25.26%	42.8	2.43	26.14%	43.84	2.52	32.02%
4000	0	41.58	2.09	28.68%	43.1	2.41	28.24%	44.11	2.59	33.16%
4100	0	41.72	2.04	30.35%	43.52	2.39	31.37%	44.1	2.59	33.08%
4200	0	41.8	1.88	33.55%	43.22	2.22	31.52%	44.1	2.57	33.34%
4300	0	42.13	1.92	35.44%	43.59	2.21	34.47%	44.4	2.58	35.58%
4400	0	41.87	1.97	32.53%	43.38	2.2	33.00%	44.26	2.45	36.28%
4500	0	41.73	2	31.03%	43.31	2.19	32.62%	44.2	2.47	35.50%
4600	0	40.96	2	25.99%	42.77	2.18	28.93%	43.73	2.48	31.73%
4700	0	40.49	2.01	23.21%	42.3	2.1	26.96%	43.35	2.43	29.67%
4800	0	41.18	1.98	27.61%	42.9	2.14	30.37%	44.1	2.36	36.31%
4900	0	40.46	2	23.16%	42.23	2.15	25.91%	43.4	2.22	32.85%
5000	0	40.91	2	25.69%	42.6	2.13	28.48%	43.83	2.25	35.78%
5100	0	40.64	2.14	22.56%	42.3	2.25	25.16%	43.52	2.23	33.62%
5200	0	40.78	2.25	22.16%	42.44	2.42	24.16%	43.63	2.35	32.72%
5300	0	40.91	2.21	23.25%	42.52	2.41	24.71%	43.65	2.52	30.65%
5400	0	40.92	2.32	22.20%	42.57	2.54	23.72%	43.64	2.52	30.58%
5500	0	41.28	2.32	24.12%	42.91	2.53	25.75%	43.87	2.64	30.78%
5600	0	41.31	2.32	24.28%	43	2.52	26.39%	44.04	2.62	32.25%
5700	0	41.51	2.34	25.21%	43.28	2.55	27.82%	44.27	2.64	33.75%
5800	0	41.62	2.35	25.75%	43.3	2.57	27.73%	44.26	2.67	33.29%
5900	0	41.13	2.32	23.30%	42.9	2.49	26.10%	43.92	2.58	31.86%
6000	0	41.27	2.33	23.96%	43	2.5	26.60%	43.03	2.57	26.06%
6100	0	41.11	2.35	22.89%	42.78	2.51	25.19%	43.75	2.58	30.64%
6200	0	40.64	2.28	21.18%	42.23	2.45	22.74%	43.14	2.49	27.59%
6300	0	41.15	2.24	24.24%	42.71	2.41	25.81%	43.54	2.46	30.62%
6400	0	41.06	2.2	24.17%	42.71	2.38	26.14%	43.33	2.46	29.17%
6500	0	40.67	2.18	22.30%	42.27	2.34	24.02%	43.11	2.43	28.07%
6600	0	40.67	2.2	22.10%	42.29	2.37	23.83%	43.17	2.49	27.78%
6700	0	40.62	2.18	22.05%	42.33	2.35	24.26%	43.19	2.49	27.90%
6800	0	40.95	2.2	23.57%	42.47	2.37	24.84%	43.36	2.521	28.66%
6900	0	40.66	2.15	22.56%	42.28	2.35	23.98%	43.18	2.53	27.40%
7000	0	41.28	2.12	26.39%	42.91	2.34	27.84%	43.75	2.51	31.49%
7100	0	40.73	2.04	24.16%	42.34	2.27	25.17%	43.42	2.45	29.90%
7200	0	41.15	1.98	27.42%	42.85	2.52	25.50%	43.92	2.39	34.39%
7300	0	41	1.88	27.90%	42.74	2.12	29.55%	43.68	2.31	33.67%
