ドローン信号妨害器のサーキュレーターの主な機能は何ですか?

サーキュレータはドローン信号妨害器において重要な役割を果たし、効率的な信号伝送、絶縁、高感度の RF コンポーネントの保護を保証します。主な機能は次のとおりです。

1. 信号方向制御（アイソレーション）

(1) サーキュレータは、固定ループ パス (例: ポート 1 → ポート 2 → ポート 3 → ポート 1) で信号をルーティングする非可逆デバイスです。

(2) 妨害器では、送信信号を反射電力から分離し、自己干渉を防止し、妨害精度を向上させます。

2. RFアンプを保護する

(1) 高出力ジャマーは強力な RF 信号を生成し、反射して送信機に損傷を与える可能性があります。

(2) サーキュレータは反射エネルギーをアンプではなくダミー負荷 (ポート 3) に転送し、システムの堅牢性を高めます。

3. マルチチャンネル信号管理

(1) 高度なジャマーはサーキュレータを使用して、信号を漏らすことなく複数のアンテナまたは周波数帯域を切り替えます。

(2) 異なるドローン通信リンク (制御、ビデオ、GPS など) を同時に妨害する可能性があります。

4. 周波数の安定性と効率

(1) 挿入損失を最小限に抑え (高品質サーキュレータでは 0.5 dB 未満)、最大電力がアンテナに到達することを保証します。

(2) 広帯域動作 (例: 1 ～ 6 GHz) をサポートします。これは、さまざまなドローン周波数をカバーするために重要です。

5. 他のコンポーネントとの統合

(1) 不要な反射をさらに抑制するために、アイソレータと組み合わせて使用​​されることがよくあります。

(2) 複雑な信号ルーティングを管理するために MIMO (複数入力複数出力) 妨害器で使用されます。

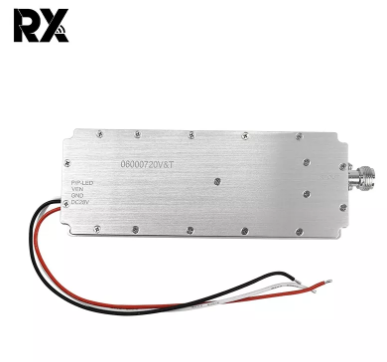

GaN 100W デジタルソース信号アンプモジュール、サークル保護付き

なぜサーキュレーターが必要なのでしょうか？

サーキュレータがないと、ジャマーは次の問題に悩まされます。

❌ 信号のフィードバックが送信に干渉する

❌ 反射電力によりアンプが焼損する

❌ エネルギー損失により妨害電波範囲が減少する

例: 10 チャンネルのドローン妨害機では、サーキュレーターによって各チャンネルがクロストークなしで独立して動作することが保証され、軍事または重要インフラの保護の信頼性が向上します。

最高のパフォーマンスを得るには、ジャマーのサーキュレーターには次のものが必要です。

✔ 高アイソレーション (>20 dB)

✔ 低い VSWR (<1.5:1)

✔ 熱安定性 (屋外配備向け)
