超広帯域 1000-6000MHz ハイパワー 100W パワーアンプ

超広帯域 1000-6000MHz ハイパワー 100W パワーアンプは RF モジュールです。単一のモジュールで 1 ～ 6 GHz をカバーできるため、従来のマルチバンドスイッチング回路の必要性がなくなり、システムのサイズと複雑さが大幅に軽減されます。周波数アジリティ、周波数ホッピング、または広帯域干渉を伴うシナリオに適しています。

お問い合わせを送信

製品説明

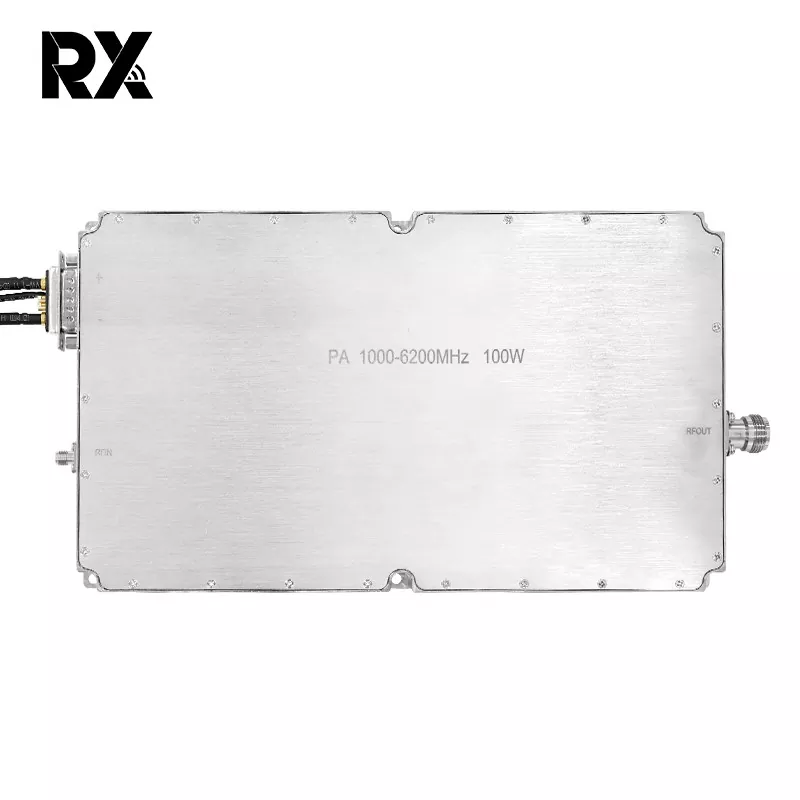

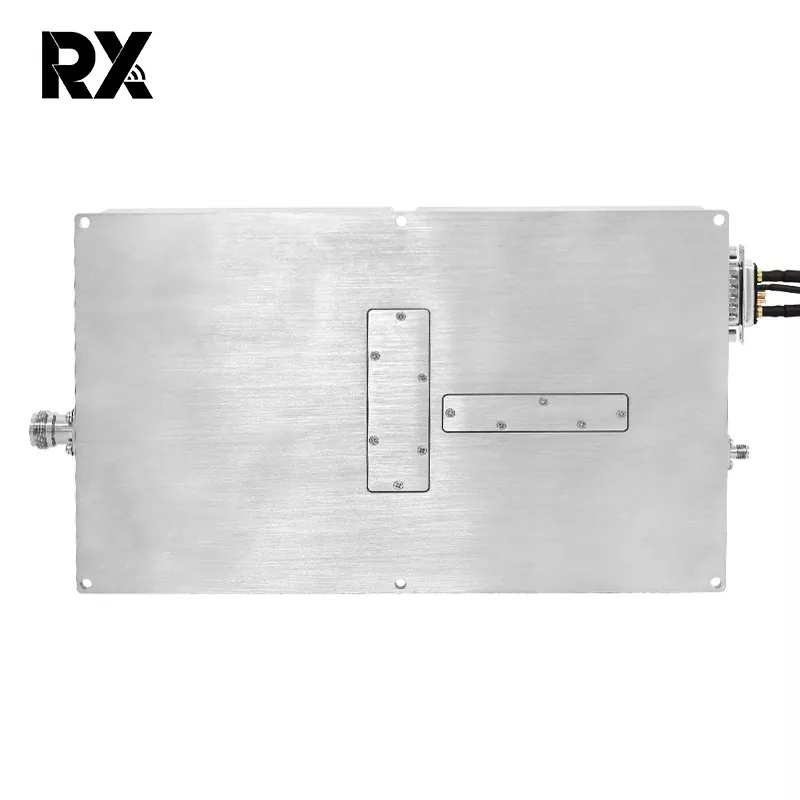

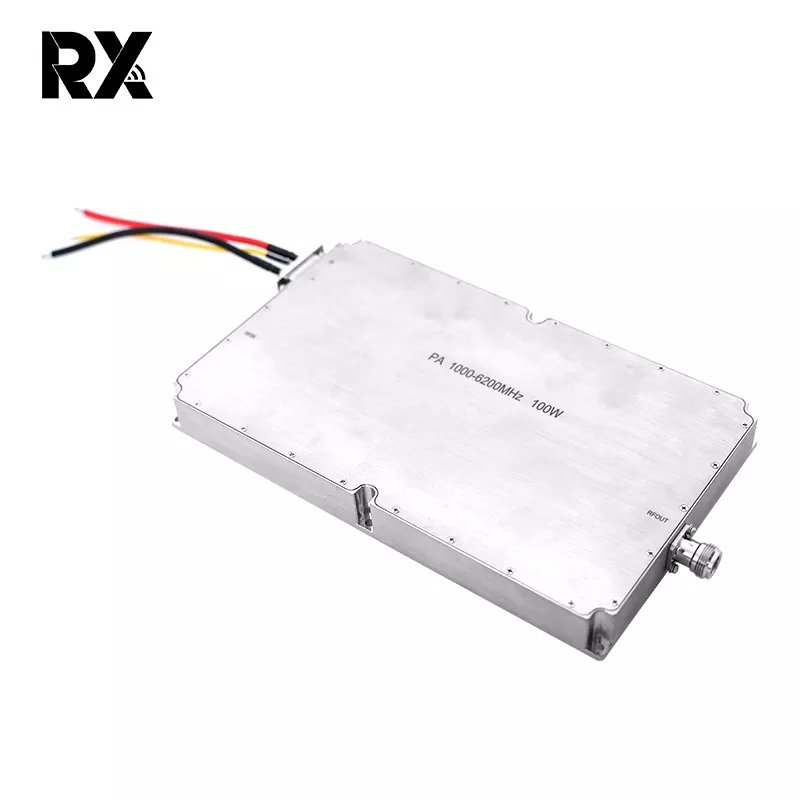

超広帯域 1000-6000MHz ハイパワー 100W パワーアンプ

このモジュールは GaN テクノロジーを利用しており、同等の 100W 電力で LDMOS よりも 30% 少ない熱放散を実現し、真の高出力と低熱放散を実現し、モジュールの寿命を延ばします。さらに、温度保護、負荷保護、過電圧保護、オーバードライブ保護を回路基板に追加したため、外部保護機能が不要となり、動作効率が大幅に向上しました。

従来の狭帯域周波数とは異なり、超広帯域 (1000 ～ 6000 MHz) では、超広帯域、高出力、高信頼性の特性を実現するために、より高い技術基準とコンポーネントの品質基準が要求されます。超広帯域 1000 ～ 6000MHz 100W パワーアンプは、最新のマルチバンド通信、EMC テスト、電子戦、対ドローンシステムで優れたパフォーマンスを実証しています。

1000-6200MHz100Wパワーアンプ仕様（TC=25℃）

いいえ。	説明	シンボル	分	タイプ		マックス	ユニット	述べる
1.	動作周波数	BW	1000			6200	MHz
2.	入力電力	ピン		2			dBm
3.	出力電力CW	プサット	50.5	51		52.5	dBm	連続波
4.	パワーゲイン	GP	48.5	49		50.5	dBm	@ピン=2dBm
5.	パワーゲインの平坦性	△GP		±1.5			dB	@ピン=2dBm
6.	入力リターンロス	S11		-15			dB
7.	動作電圧	Vdc	28	28		32	V
8.	消費電流	A		17		21.5	A	@パウト=110~180W
9.	RFコネクタ入力		SMA、女性

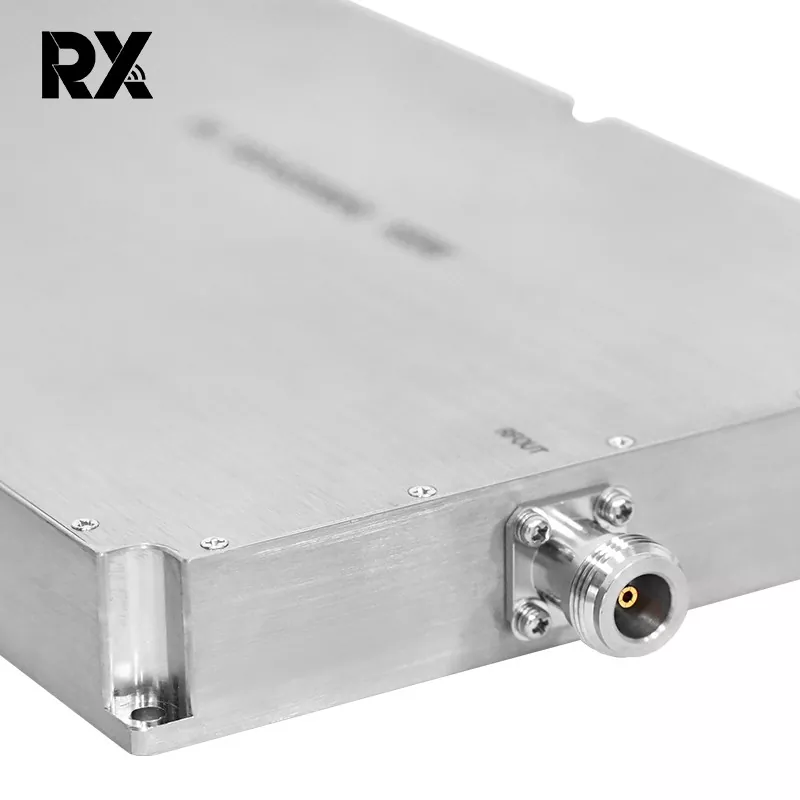

10.	RFコネクタ出力		Nさん、女性
11.	重さ			1.9		2	Kg
12.	長さ幅高さ		25015025			mm
13.	最大入力電力	ピンマックス	≤10			dBm

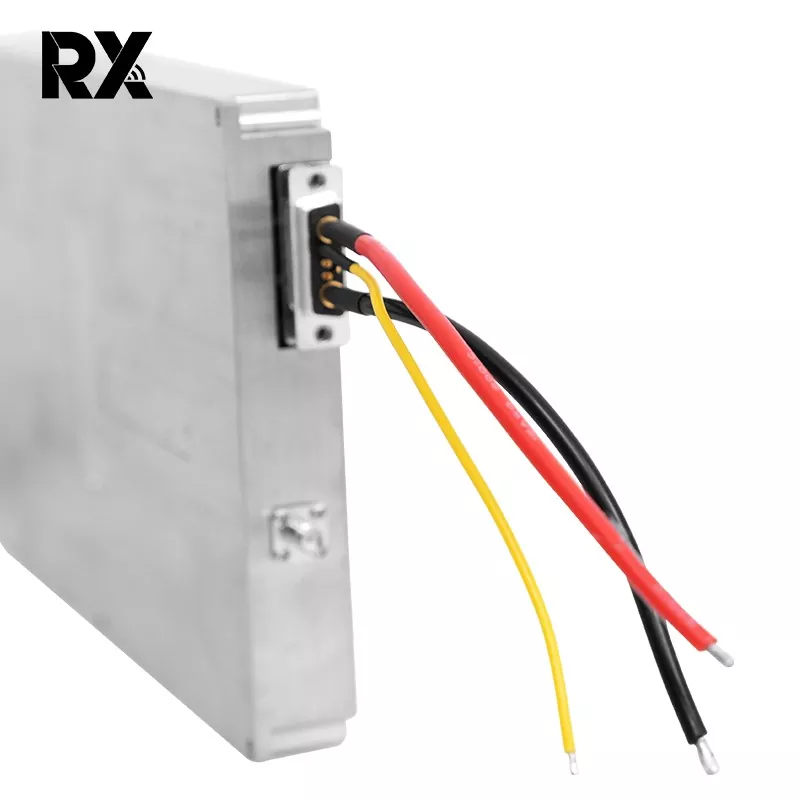

14.	インターフェースの定義 (7W2 メス)	VDD	A1		DC28V
		GND	A2		地面
		過電流保護	2		通常動作：0V 過電流保護:+5V			過電流保護@25A
		過熱保護	2		通常動作：0V 過熱保護:+5V			過熱
		有効にする	3		5V~Vdd:ON 0V:オフ			保護@100℃
		GND	4		地面
		州	5		通常動作：0V 状態保護:+5V
