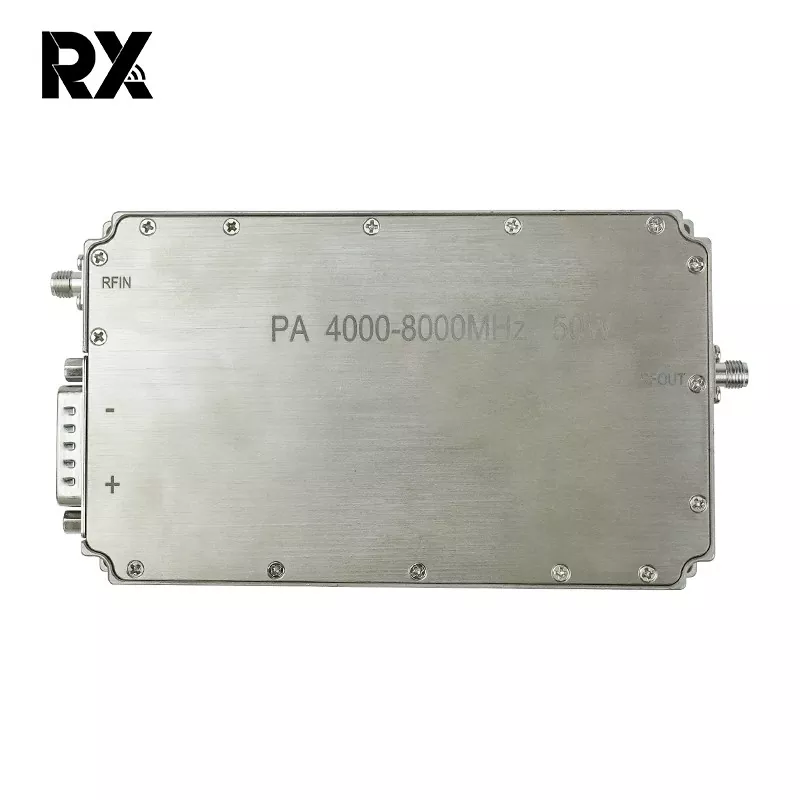

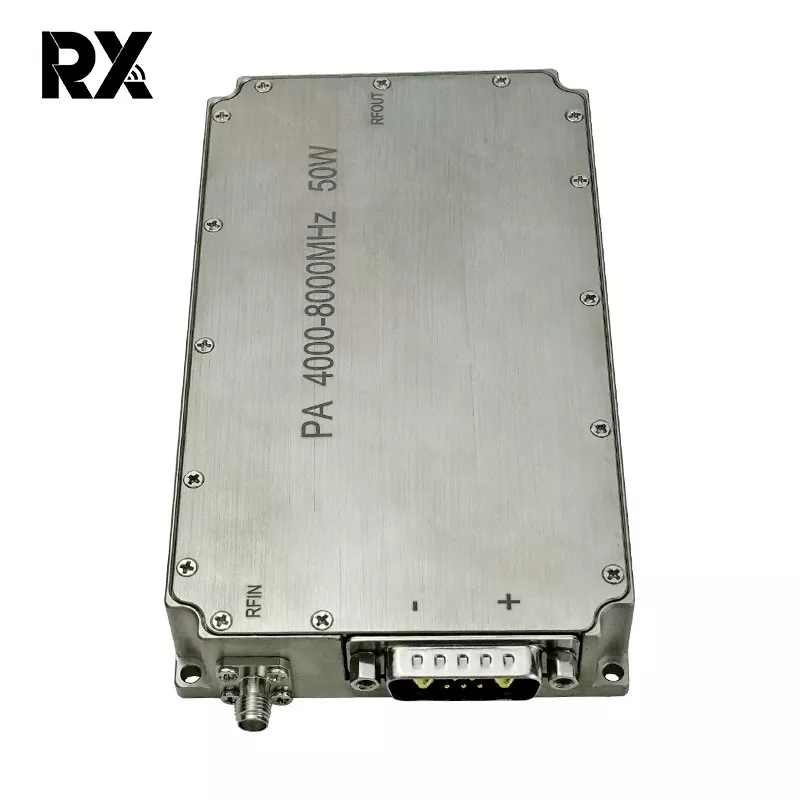

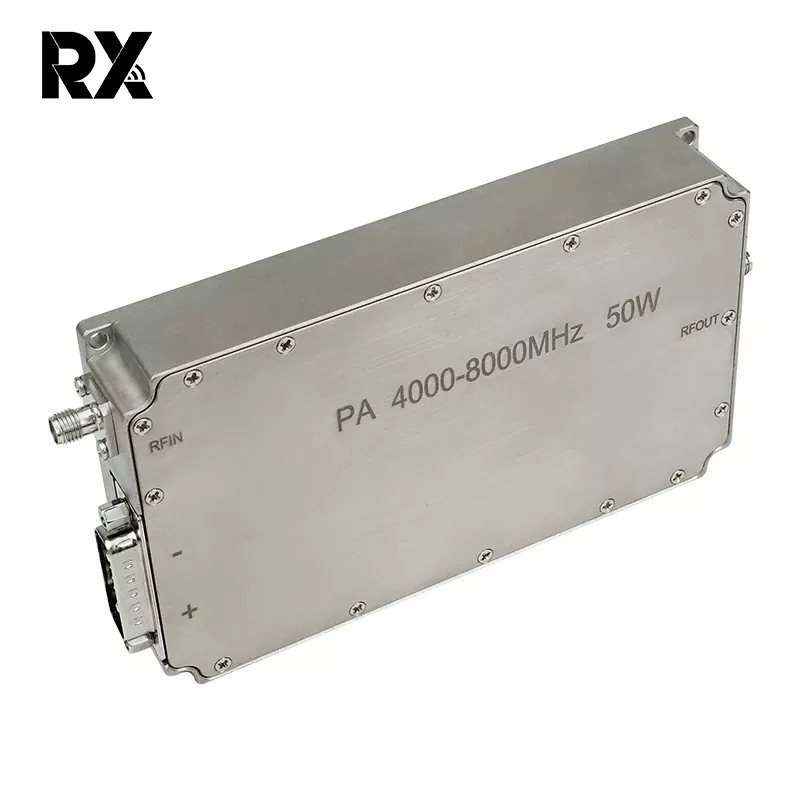

超広帯域 C バンド 4 ～ 8 GHz 50W パワーアンプ RF システム

この 50W ブロードバンドパワーアンプは、4GHz ～ 8GHz の周波数範囲にわたる堅牢な出力電力を必要とするアプリケーション向けに設計された高性能 RF モジュールです。高度な GaN (窒化ガリウム) テクノロジーを活用し、広い瞬時帯域幅にわたって高い電力密度、優れた効率、信頼性の高い直線性を実現します。このアンプは、要求の厳しい環境でも安定性、耐久性、一貫したパフォーマンスを発揮できるように設計されています。

お問い合わせを送信

製品説明

主な特長

ブロードバンドパフォーマンス: バンドの切り替えを必要とせず、4 GHz ～ 8 GHz (C バンド) の全スペクトルにわたってシームレスに動作します。

高出力電力: 帯域全体で最小 50 ワット (47dBm) の典型的な飽和出力電力を提供します。

高ゲイン: 典型的な 50dB (最小) の小信号ゲインを備え、低電力ソースからの効果的な信号増幅を保証します。

優れたゲイン平坦性: 周波数範囲全体にわたって通常 ±1.5dB の優れたゲイン平坦性を維持し、均一なパフォーマンスを実現します。

高効率: 高効率設計が組み込まれており、通常 30% の電力付加効率 (PAE) を達成し、熱負荷と DC 消費電力を削減します。

堅牢な線形性能: 通常 > 47dBm の高い 1dB 圧縮ポイント (OP1dB) を提供し、さまざまな変調方式の線形増幅と飽和増幅の両方をサポートします。

統合された保護と制御: 逆電圧保護、過熱シャットダウン、出力過負荷/VSWR保護などの包括的な安全機能が含まれています。バイアス制御、有効化/無効化 (TTL)、ステータス監視用の標準アナログインターフェイス。

熱管理: 効率的なベースプレート冷却システムを使用して設計されており、全負荷状態でも信頼性の高い動作を保証します。動作ケース温度範囲: -40°C ～ +85°C。

堅牢な構造: 優れたシールド性と耐環境性を実現する堅牢な気密封止された金属パッケージに収容されており、軍事、航空宇宙、産業用途に適しています。

いいえ。	説明	シンボル	分	タイプ	マックス	ユニット	述べる
1.	動作周波数	BW	4000		8000	MHz
2.	入力電力	ピン		0		dBm
3.	出力電力CW	プサット	47	48.5	49.5	dBm	連続波
4.	パワーゲイン	GP	47		49.5	dBm	@ピン=0dBm
5.	パワーゲインの平坦性	△GP		±1.5		dB	@ピン=0dBm
6.	小信号ゲイン	G	49	50.5	52	dB	@ピン=-5dBm
7.	小信号利得平坦性	△G		±2		dB	@ピン=-5dBm
8.	入力リターンロス	S11		-15		dB
9.	動作電圧	Vdc	28	28	32	V
10.	消費電流	A		6	8	A	@パウト=50~90W
11.	使用温度		-40℃～+50℃
12.	RFコネクタ入力		SMA、女性
13.	RFコネクタ出力		SMA、女性
14.	重さ			0.439	0.50	Kg
15.	長さ幅高さ		1348022			mm
16.	入力電力	ピンマックス	-5		5	dBm

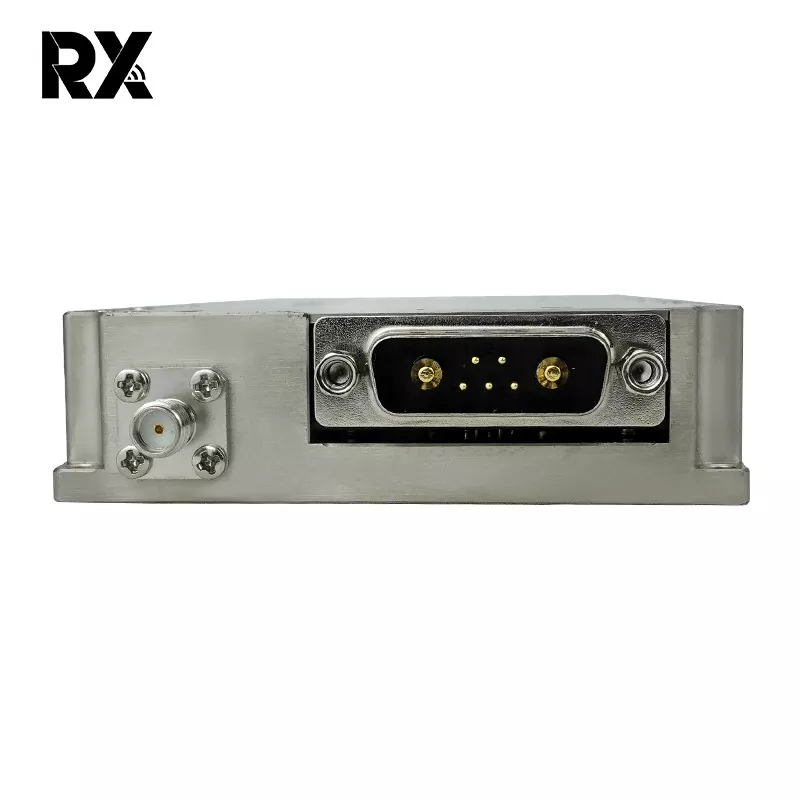

17.	インターフェースの定義 (7W2 メス)	VDD	A1	地面
		GND	A2	DC28V
		電流センス	1	モジュールの電流に対するアナログ電圧@100mV/A
		温度感知	2	モジュール温度に対するアナログ電圧@10mV/℃
		有効にする	3	アンプイネーブル			アンプイネーブル:TTLロジックハイ（3.3V）（内部プルロー）
		GND	4	地面
	全体の寸法	注記： 1、全体の寸法は参考用です。 2、顧客の要件に応じてサイズを適切に拡大または縮小できます。 3、入力インターフェース、出力インターフェース、電源インターフェースの位置は、顧客の実際のニーズに応じて変更できます。
